循环水控制单元改造-中核某单位-「亿威仕」

为中核某单位的循环水控制单元进行改造。

循环水控制单元是一套集低压回路、高压回路和数据采集分析系统于一体的，能独立运行的系统。该系统与甲方现场的实验釜单元连接，为实验釜提供符合要求的试验介质，并且在测试过程中对实验釜内的试验介质进行持续循环更新，具备水质测量和调节、釜内压力保持、离子过滤、杂质过滤、紫外线杀菌等功能，保持釜内环境介质参数稳定。实验釜的最大工作压力 25MPa，最高工作温度 350℃。

一、设备技术参数：

1、低压循环系统

低压循环回路由循环泵提供动力，负责将水箱内的介质抽出至管路，经过滤、调质、监测后回到水箱。水箱配置液位计，水箱内的水位过低时，循环泵自动停止工作。

循环回路中设置了紫外杀菌器、超滤膜过滤器、混床树脂罐（暂定），对试验介质作进一步的净化处理。另外，设置溶解氧、溶解氢、电导率和pH值传感器，用以监测回路中的这四类参数，各参数的数值显示在仪表上。溶解氧、溶解氢依靠气体质量流量控制器控制向水箱内通入的气体进行调节，电导率和pH值依靠蠕动泵向水箱内泵通入去离子水进行调节。

1）介质：超纯水；

2）阀门管件为 316L；

3）最大工作压力：0.3MPa；

4）工作温度：室温～45℃；

5）循环流量：50L/h；

6）溶解氧量程：0～100ppb，精度：±1ppb；

7）溶解氢量程：0～100ppb；

8）PH计量程：0～14，精度±0.1；

9）电导率量程：0～200μS/cm，精度±1.5%F.S；

2、高压循环系统

水箱中的介质经过滤后，由隔膜计量泵泵入高压管路段，达到设定温度后进入试验段。高压泵出口配置脉冲阻尼器，用于缓冲高压泵产生的压力脉动。回水管路设高压冷却器，并具备冷却、温度监测和超温报警停机功能，确保从实验釜回流到低压回路系统的结合温度低于 40℃。在从实验斧流出的管路中，设有高压背压阀，道过调节背压阀的旋钮，可以调节实验鉴内的压力。高圧回路具备压力监测、超压和报警停机功能，当系统超压时高压泵自动停止工作。

1）最大工作压力：25MPa；

2）循环流量：40L/h；

3）工作温度：室温～45℃；

4）与实验釜单元的管路接口：1/4"卡套接口。

3、数据采集分析系统

1）数据采集分析系统具备以下功能：

2）溶解氧、溶解氢、PH值、电导率数值的显示和曲线绘制；

3）运行数据自动实时保存；

4）回水温度监测、数据记录；

5）高压泵压力监测、数据记录；

6）控制目标参数自动调节；

7）与甲方现有数据信息之间采用RS485接口进行数据交换；

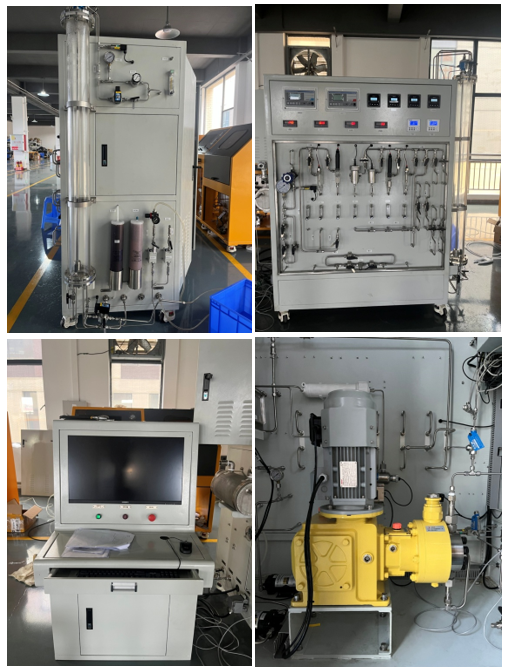

二、设备参考图片：
