车载氢系统 onboard hydrogen system，燃料电池电动汽车上，从加氢口至减压阀，与氢气加注、储存、输送、供给和控制有关的装置。图 1 为车载氢系统示意图。

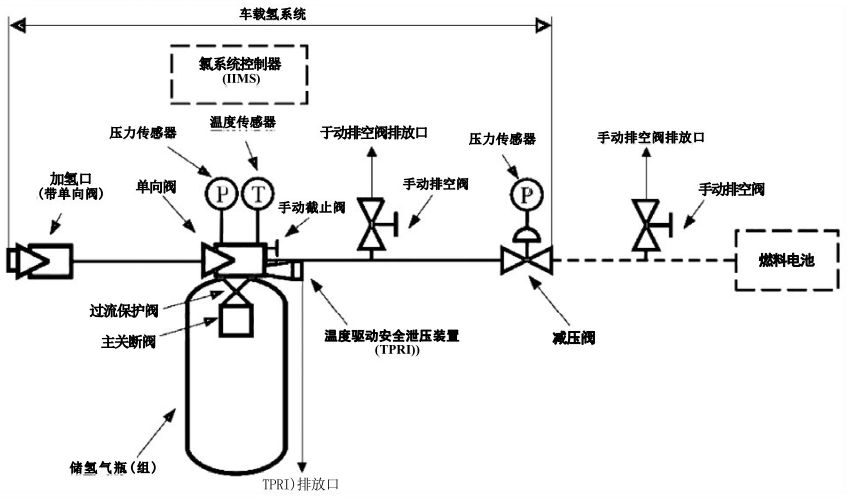

图 1 车载氢系统示意图

今天我们来学习关于车载氢系统-主关断阀试验方法的内容。

将主关断阀下游管路与流量检测装置、压力检测装置和截止阀连接（如图 2）。对于多气瓶组，应对各主关断阀逐一进行试验。试验时，非试验的主关断阀处于手动截止关闭状态。

向储氢气瓶（组）中充装试验气体至公称工作压力。关闭截止阀，按技术要求通电控制主关断阀开启，至下游管路压力与瓶内压力一致。

——保持主关断阀通电，开启截止阀，监测下游管路压力和流量变化，应使流量不超过厂家规定的限定值。若一段时间后，下游压力和流量保持稳定且在正常范围内，则主关断阀开启正常，重复试验 3 次。

——控制主关断阀断电，开启截止阀，监测下游管路压力和流量变化。若一段时间后，下游压力为常压，流量为 0，则主关断阀关闭正常，重复试验 3 次。

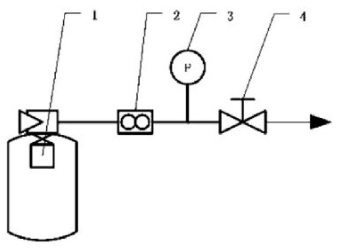

标引序号说明：

1——主关断阀；2——流量检测装置；3——压力检测装置；4——截止阀。

图 2 主关断阀试验示意图
