钢丝缠绕增强外覆橡胶液压型橡胶软管耐脉冲性能性能要求-「亿威仕」

钢丝缠绕增强外覆橡胶液压型橡胶软管及软管组合件按结构、 工作压力和耐油性能规定了五种型别的软管：

——4SP型：4层钢丝缠绕的中压软管；

——4SH型：4层钢丝缠绕的高压软管；

——R12型：4层钢丝缠绕的高温中压重型软管；

——R13型：多层钢丝缠绕的高温高压重型软管；

——R15型：多层钢丝缠绕的高温超高压重型软管。

今天我们来学习关于该型软管耐脉冲性能性能要求的内容。

1、耐油基流体脉冲

脉冲试验应按 ISO 6803 或 ISO 6605 进行。对于试验流体的温度，4SP 和 4SH 型软管应为 100℃，R12、R13 和 R15 型软管应为 120℃。

对于 4SP 和 4SH 型软管，当在 133% 最大工作压力的脉冲压力下试验时，软管应能承受至少 400 000 次脉冲。

对于 R12 型软管，当在 133% 最大工作压力的脉冲压力下试验时，软管应能承受至少 500 000 次脉冲。

对于 R13 和 R15 型软管，当在 120% 最大工作压力的脉冲压力下试验时，软管应能承受至少 500 000 次脉冲。

在达到规定的脉冲次数之前，软管应无泄漏或其他损坏现象。

本试验应视为破坏性试验，试验后试样应报废。

2、耐水基流体脉冲

脉冲试验应按 ISO 6803 或 ISO 6605 进行。试验流体的温度应为 70℃。试验流体应使用 ISO 6743-4 规定的 HFC、HFAE、HFAS 或者 HFB。

对于 4SP 和 4SH 型软管，当在 133% 最大工作压力的脉冲压力下试验时，软管应能承受至少 400 000 次脉冲。

对于 R12 型软管，当在133%最大工作压力的脉冲压力下试验时，软管应能承受至少 500 000 次脉冲。

对于 R13 和 R15 型软管，当在 120% 最大工作压力的脉冲压力下试验时，软管应能承受至少 500 000 次脉冲。

在达到规定的脉冲次数之前，软管应无泄漏或其他损坏现象。

本试验应视为破坏性试验，试验后试样应报废。

以下试验能作为一个选项来使用，通过减少试验需要的数量来使试验效果最大化：

a）将充注 2 规定的一种水基流体的组合件在 70℃ 烘箱老化 120h；

b）用 ISO 6803 或 ISO 6605 规定的一种油基液压流体，对老化的组合件进行脉冲试验，试验条件在 ISO 6803 或 ISO 6605 中给出。

对于 4SP 和 4SH 型软管，当在 133% 最大工作压力的压力下且温度为 100℃ 时，软管应能承受至少 400 000 次脉冲。

对于 R12 型软管，当在 133% 最大工作压力的脉冲压力下且温度为 120℃ 时，软管应能承受至少 500 000 次脉冲。

对于 R13 和 R15 型软管，当在 120% 最大工作压力的脉冲压力下且温度为 120℃ 时，软管应能承受至少 500 000 次脉冲。

在达到规定的脉冲次数之前，软管应无泄漏或其他损坏现象。

本试验应视为破坏性试验，试验后试样应报废。

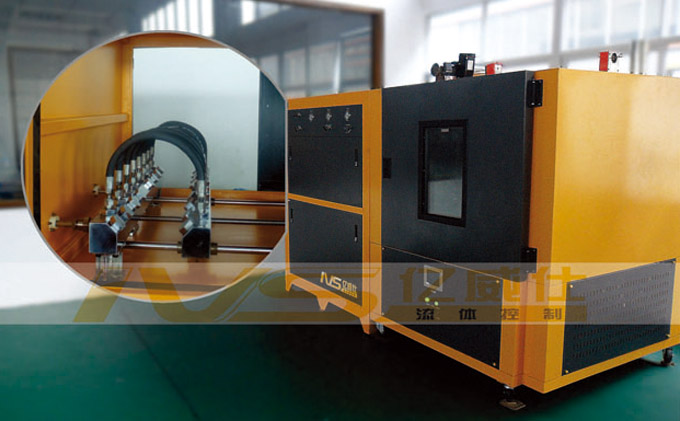

以上就是本次的分享！如果您对用于上述试验的软管脉冲试验装置感兴趣，欢迎与我们联系！
