汽车动力转向系统用橡胶软管和软管组合件有五种型号，分别是：

1 型：低压液体回流软管和软管组合件；

2 型：中压低容积膨胀软管和软管组合件；

3 型：中压中容积膨胀软管和软管组合件；

4 型：中压高容积膨胀软管和软管组合件；

5 型：高压低容积膨胀软管和软管组合件。

今天，我们来学习关于该型软管和组合件容积膨胀试验方法的内容。

1、原理

在大气压下将一已测量长度的软管充注试验流体。将压力升高到工作压力保持 2min。测量达到该压力必须的流体体积，以立方厘米每米（cm³/m）表示。

2、仪器

2.1 升液压工具管内压达到 9MPa±0.1MPa。

2.2 校准的压力表刻度至少到 14MPa。

2.3 两个阀门其设计应使开、关时置换的液体最少。

2.4 试验室量筒符合 ISO 4788 的要求，至少有 30cm³ 和 60cm³ 的容积，每个量筒能准确读取至其额定容积的 2%。

2.5 0.5m 长不锈钢内膛毛细管牢固地安装到一个阀门的进液的一侧。

3、试验流体

试验流体应为水或按规定方法进行试验具有下列特性的完全增强液压矿物油。

4、试样

试样应为连接有适当管接头的一根管接头之间自由伸展长度为 1m 的软管，或已测量管接头之间

自由长度的软管组合件。

5、程序

将试样连接到装有能隔离试样的阀门的压力源上。

用试验流体充注试验组合件，确保排除所有空气并且试样不受外界张力。将试样内压力升到 9MPa±0.1MPa，将两个阀门关闭保持 1min，然后恢复到大气压。

在大气压下 2min 后，再将压力升到 9MPa±0.1MPa 并保持 2min。释压并收集排出的试验流体。再用另外两个试样重复试验并记录收集三次试验流体的体积。

6、结果表示

结果以每米试样收集的试验液体体积的平均值表示。

7、试验报告

试验报告应包括下列内容：

a）本国家标准号；

b）标识软管或软管组合件所需的详细资料；

c）试验日期；

d）体积膨胀，以立方厘米每米（cm³/m）表示；

e）使用的试验流体。

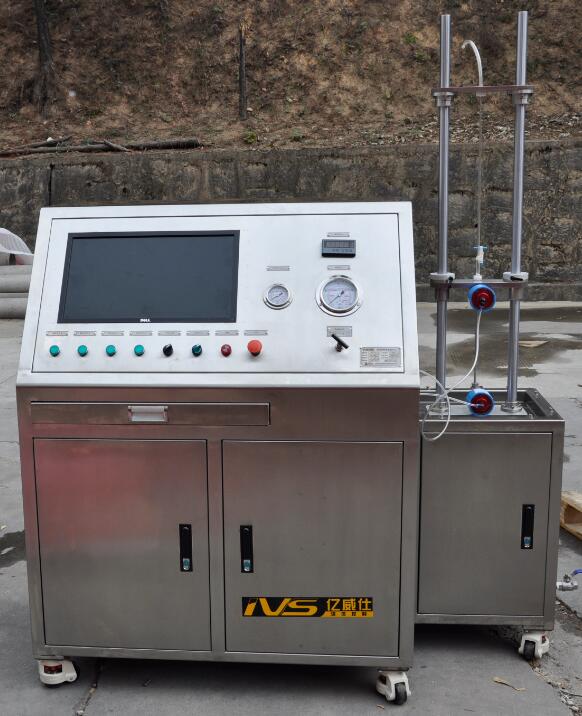

以上就是今天的分享！如果您对用于上述试验的软管容积膨胀试验装置感兴趣，欢迎与我们联系！
