今天给大家带来的分享是关于阀门流量系数和流阻系数试验装置 7 点基本要求的内容。如果您对阀门流量系数和流阻系数试验装置感兴趣，欢迎与我们联系！

内容适用于：

a）以水为介质的阀门、管道过滤器等产品的流量-压力损失、流量系数和流阻系数的试验；

b）被试验产品的流阻系数值 ζ 大于 0.1 的。

其他类似阀门和管件的流量-压力损失、流量系数、流阻系数的试验可参照本标准的方法进行试验。

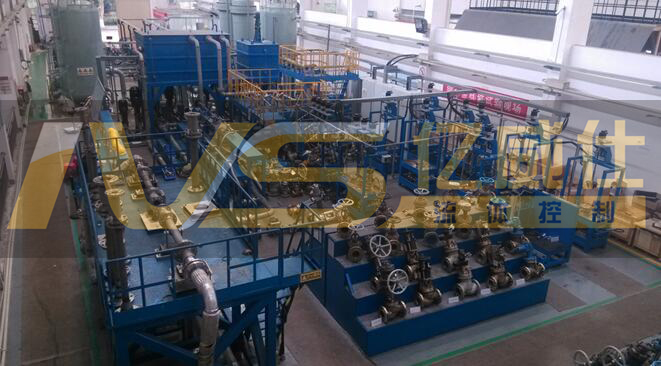

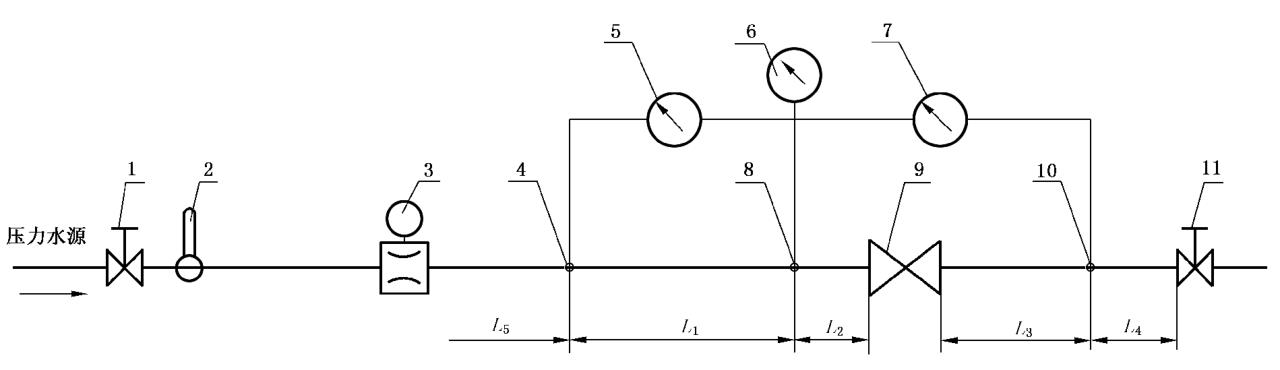

1、试验阀门为直通式或 Z 形连接（进出口不在同一轴线上）的典型试验系统布置如图 1 所示；试验阀门为角式连接的典型试验系统布置如图 2 所示。

说明：

1——上游阀门；2——温度计；3——流量测量仪表；4——直管段取压孔；5——直管段差压（Δp_t）测量仪表；6——压力测量仪表；

7——试验阀门管段差压（Δp₁）测量仪表；8——上游取压孔；9——试验阀门；10——下游取压孔；11——下游调节阀门。

图 1 直通式或 Z 形连接试验阀门的典型试验系统布置图

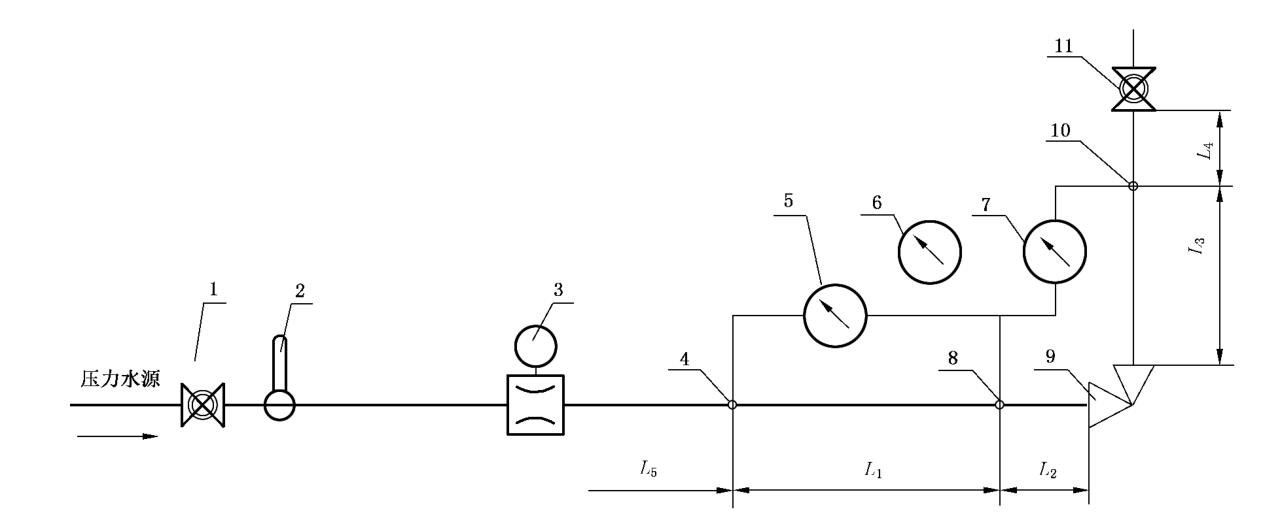

说明：

1——上游阀门；2——温度计；3——流量测量仪表；4——直管段取压孔；5——直管段差压（Δp_t）测量仪表；6——压力测量仪表；

7——试验阀门管段差压（Δp₁）测量仪表；8——上游取压孔；9——试验阀门；10——下游取压孔；11——下游调节阀门。

图 2 角式连接试验阀门的典型试验系统布置图

2、当试验阀门有多个进出端口的，应按 1 的要求，在需要测试的两端或多端布置试验系统。

3、除非因试验阀门连接形式的原因，试验阀门连接管道无法水平安装的，其他所有的试验阀门连接管道都应采取试验阀门和连接管道均水平布置方式布置进行试验。

4、应保证试验过程中，管道内全部充满水，不会有空气进入管道内。

5、试验时，应保证下游调节阀门前管道内的水压力应不小于 35kPa。

6、下游调节阀门应采用不会造成管道内水流量波动的阀门（阀芯节流件不会是在水流中有晃动）。

7、安装后，连接管道与流量测量仪表、试验阀门各处应当同轴，各连接处应无泄漏。连接处的密封垫片的内孔应不小于管道内径，应无影响管道流通的凸台、棱边等现象存在。
