金属波纹管膨胀节的耐压及爆破性能试验-「亿威仕」

金属波纹管膨胀节（以下简称“膨胀节”）膨胀节按工况可分为三种类型，见表 1。今天我们来学习关于该类型膨胀节耐压及爆破性能试验的内容。

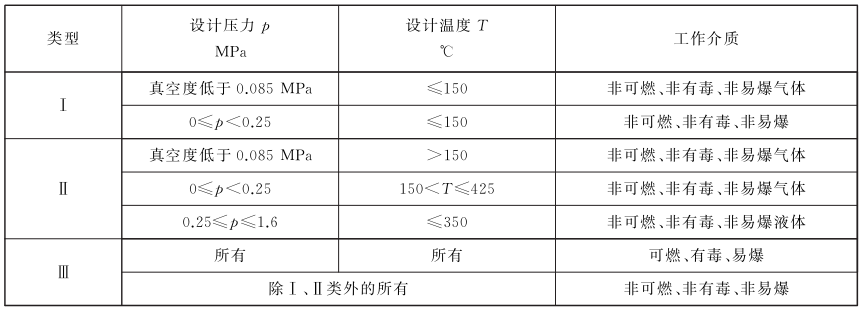

表 1 膨胀节工况分类

1.1 耐压性能

1.1.1 膨胀节应有符合要求的耐压性能。膨胀节在规定的压力下应无渗漏，结构件应无明显变形，波纹管应无失稳现象。

1.1.2 试验压力下，对于无加强U形波纹管，波距与加压前的波距相比最大变化率大于 15%，对于加强U形波纹管和Ω形波纹管，波距与加压前的波距相比最大变化率大于 20%，即认为发生了平面失稳；当波纹管中间波突然出现横向挠曲时，即认为发生了柱失稳；当外压波纹管突然出现波峰塌陷时，即认为发生了周向失稳。

1.1.3 Ⅰ类膨胀节可不进行耐压试验。

1.2 耐压试验

1.2.1 膨胀节的耐压性能应通过压力试验进行检验。

1.2.2 一般应进行水压试验，在不适于进行水压试验的场合应进行气压试验，进行气压试验时应采取有效的安全措施。

1.2.3 试验时试验装置应保证膨胀节两端固定和有效密封，波纹管处于直线状态。

1.2.4 水压试验后应及时将水渍清除干净。当无法达到这一要求时，应控制试验用水的氯离子含量不超过 25mg/L。气压试验介质应为干燥洁净的压缩空气或惰性气体。

1.2.5 内压膨胀节的水压试验压力应按式（1）和式（2）计算，取其中的较小值。

p_t=1.5p[σ]_b/[σ]^t_b…………………………（1）

pt=1.5p_scE_b/E^t_b…………………………（2）

内压膨胀节的气压试验压力应按式（3）和式（4）计算，取其中的较小值。

pt=1.15p[σ]_b/[σ]^t_b…………………………（3）

pt=1.15p_scE_b/E^t_b…………………………（4）

式中：

p_t——试验压力，单位为兆帕（MPa）；

p——设计压力，单位为兆帕（MPa）；

[σ]_b——室温下的波纹管材料的许用应力，单位为兆帕（MPa）；

[σ]^t_b——设计温度下波纹管材料的许用应力，单位为兆帕（MPa）；

p_sc——波纹管两端固支时柱失稳的极限设计内压，单位为兆帕（MPa）；

E_b——室温下的波纹管材料弹性模量，单位为兆帕（MPa）；

E^t_b——设计温度下波纹管材料的弹性模量，单位为兆帕（MPa）。

1.2.6 外压膨胀节的水压试验压力按式（1）计算，气压试验压力按式（3）计算。

1.2.7 耐压性能试验应用两个量程相同，并经检定合格的压力表。压力表的量程为试验压力的 2 倍左右，但不应低于 1.5 倍和高于 3 倍的试验压力。压力表的精度等级不应低于 1.6 级。

1.2.8 用于真空条件的膨胀节的耐压性能试验可用内压试验代替，试验压力应为 1.5 倍设计压差（压差值等于大气压值减真空度值），或者采用抽真空试验来检测。

1.2.9 试验时应缓慢升压，达到规定试验压力后保压至少 10min。

1.2.10 试验压力下目视检查膨胀节，结果应符合 1.1 的要求。

1.2.11 型式检验时应测量波纹管的最大波距变化率。

2、爆破性能试验

2.1 性能要求

波纹管应有符合要求的爆破性能。波纹管在爆破试验压力下，应无破损、无渗漏。

2.2 试验方法

2.2.1 试验前应将试验件两端固定并有效密封，波纹管以其自由长度处于直线状态。

2.2.2 试验内压按式（5）计算。

p_b=3p[σ]_b/[σ]^t_b…………………………（5）

式中：

p_b——爆破试验内压，单位为兆帕（MPa）；

p——设计压力，单位为兆帕（MPa）；

[σ]_b——室温下的波纹管材料的许用应力，单位为兆帕（MPa）；

[σ]^t_b——设计温度下波纹管材料的许用应力，单位为兆帕（MPa）。

2.2.3 试验介质一般为水。

2.2.4 压力表的要求见 1.2.7。

2.2.5 试验内压达到设计压力后，应逐级加压，级间压差不超过试验压力的 15%。级间观察波纹管外观，至规定的试验内压后，保压至少 10min。试验结果应符合 2.1 的要求。

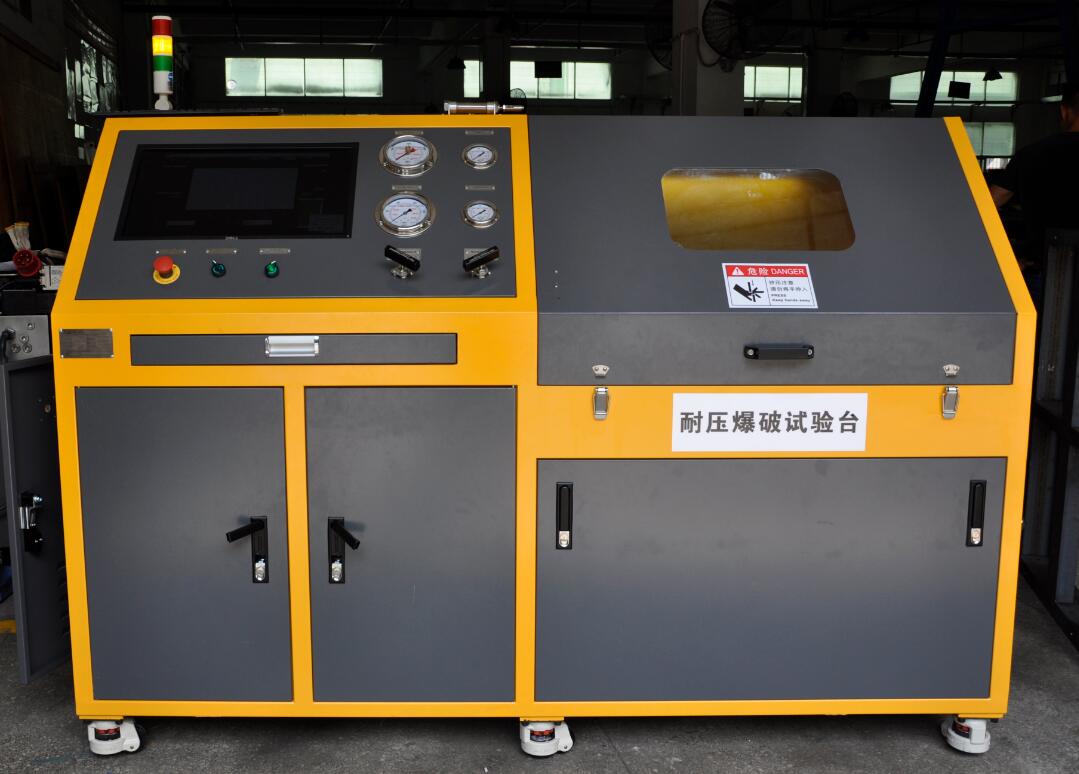

以上就是今天的分享！如果您对用于上述试验的耐压爆破试验机感兴趣，欢迎与我们联系！
