车载氢系统 onboar dhydrogen system，燃料电池电动汽车上，从加氢口至减压阀，与氢气加注、储存、输送、供给和控制有关的装置。

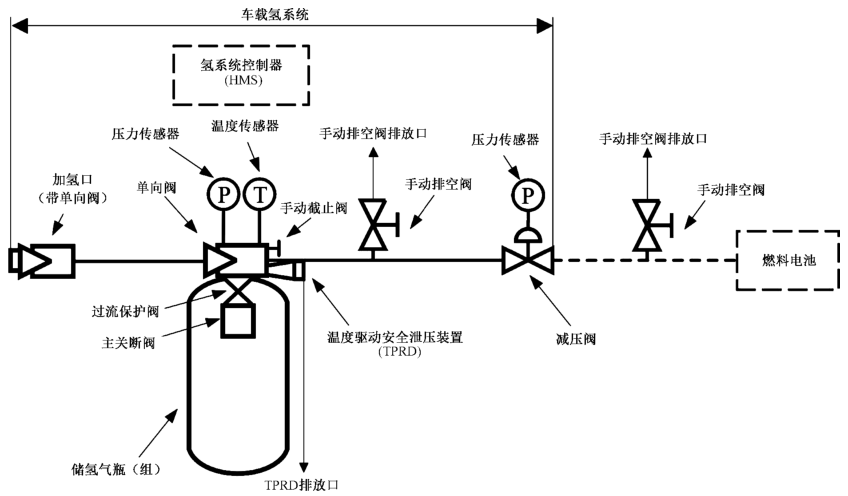

_{注：车载氢系统示意图见图 1。}

图 1 车载氢系统示意图

今天我们来学习关于车载氢系统气密性试验方法的内容。

车载氢系统的瓶体、阀门、管路和各连接处均应密封良好，并按下述的测试方法进行试验。采用气体检测仪测试气密性时，各阶段内各检测点的氢气泄漏率应不大于 0.167mL/min 或泄漏浓度不大于 300mL/m³。

气密性试验方法：

1、气体置换

置换后应进行气体取样分析，氧气的体积浓度不应超过 0.5%。

2、气密性测试

测试按以下步骤。

a）通过加氢口加注试验气体至设定压力并保压。35MPa 车载氢系统和 70MPa 车载氢系统分别按表 1 和表 2 步骤加压。

表 1 35MPa 车载氢系统加压步骤

表 2 70MPa 车载氢系统加压步骤

b）每达到一个压力点，使用气体检测仪检测样品所有连接处，测试气体泄漏率。当采用便携式氢气检测仪时，宜安装探测头，其端部形式和侧面开气孔示意图见图 2。将探测头的端部轻轻接触待检查部位，检测持续时间不少于 10s。

单位为毫米

图 2 探测头示意图

c）35MPa 车载氢系统加压至 43.8MPa，70MPa 车载氢系统加压至 87.5MPa，保压 5min，观察各部件有无损坏。
