车用压缩氢气塑料内胆碳纤维全缠绕气瓶的耐久性试验-「亿威仕」

车用压缩氢气塑料内胆碳纤维全缠绕气瓶（以下简称气瓶）的耐久性试验：

随机抽取 1 只气瓶按图 1 进行耐久性试验。

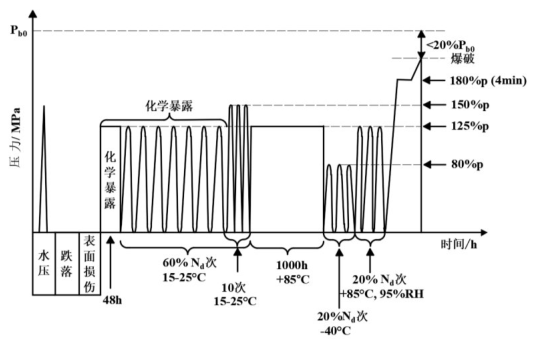

图 1 耐久性试验

1、水压试验

按规定进行水压试验，将气瓶加压至 1.5P 并保压至少 30s。制造单位已做过水压试验的气瓶可不进行此项试验。

2、跌落试验

气瓶按规定进行跌落试验。

3、裂纹容限试验

试验步骤如下：

a）先按规定对气瓶进行裂纹制备；

b）将气瓶在不高于 -40℃ 的环境中静置不少于 12h；

c）静置完成后应立即对气瓶按规定进行摆锤冲击。

4、环境试验

试验步骤如下：

a）按照规定进行化学暴露，气瓶的总浸渍时间应大于 48h，并保持气瓶内压为 1.25P，环境温度为（20±5）℃；

b）在循环压力下限为 2MPa、上限不低于 1.25P，环境温度为（20±5）℃ 条件下对气瓶进行压力循环，压力循环频率应不超过 6 次每分钟，循环次数为 0.6N_d。在进行最后 10 次循环前，应将压力上限升高为 1.5P，移走玻璃棉衬垫并用清水冲洗气瓶表面。

5、加速应力破裂试验

在温度不低于 85℃ 的环境中，将气瓶加水压至 1.25P，并在此温度和压力下静置 1000h。试验过程中应保持试验箱和气瓶表面的温度维持在规定温度。

6、极限温度压力循环试验

先将气瓶置于温度不高于 -40℃ 的低温环境中，在压力下限为（2±1）MPa、上限不低于 0.8P 的条件下进行压力循环试验，压力循环频率应不超过 6 次每分钟，循环次数为 0.2N_d，试验过程中应保证气瓶表面及瓶内试验介质的温度不高于 -40℃。再将气瓶置于温度大于或者等于 85℃、相对湿度为 95% 的环境中，在压力下限为（2±1）MPa，上限不低于 1.25P 条件下进行压力循环试验，循环次数为 0.2N_d，试验过程中应保证气瓶表面及瓶内试验介质的温度不低于 85℃。

7、常温静压试验

应将气瓶用液体加压至 1.8P，保压 4min，气瓶不得发生破裂。

8、剩余强度液压爆破试验

应按规定进行水压爆破试验。

9、合格指标

按规定进行水压试验、跌落试验、裂纹容限试验、环境试验、加速应力破裂试验和极限温度压力循环试验过程中，气瓶瓶体不得发生泄漏或破裂；在剩余强度液压爆破试验中，其爆破压力不得小于 0.8P_b0。
