铝合金无缝气瓶的水压爆破及压力循环试验方法-「亿威仕」

铝合金无缝气瓶（以下简称"铝瓶"）是一种公称工作压力不大于 30MPa，公称容积不大于 150L，使用环境温度 -40℃~60℃，用于盛装压缩气体或液化气体的可重复充装的铝瓶。

今天我们来学习关于该型铝瓶水压爆破及压力循环试验的内容。

1、水压爆破试验

1.1 试验方法

1.1.1 水压爆破试验按 GB/T 15385 执行。

1.1.2 水压爆破试验时弹性变形区域升压速率不应超过 0.5MPa/s，再以尽可能恒定的速率加压直至爆破。

1.1.3 应自动绘制出压力-时间或压力-进水量曲线，以确定瓶体的屈服压力和爆破压力值。

1.2 合格指标

1.2.1 铝瓶瓶体实测屈服压力 p_y 和实测爆破压力 p_b 应符合下列要求：

a）py≥p_h/F；

b）pb≥1.6p_h。

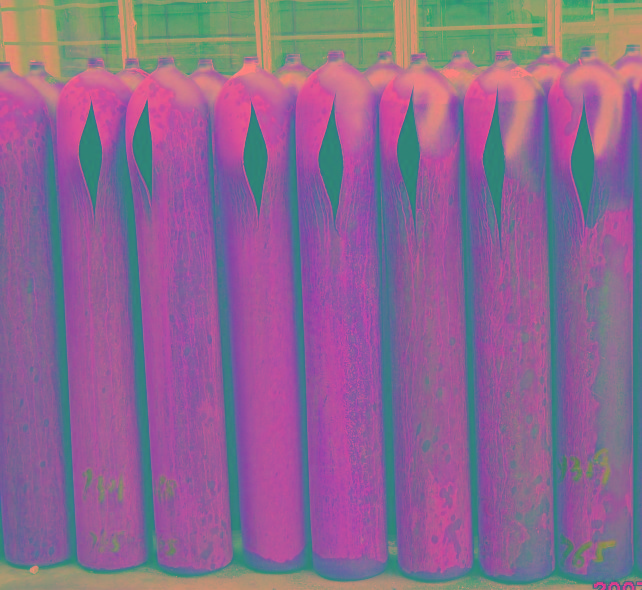

1.2.2 爆破破口为纵向塑性破口，无碎片，破口上无明显金属缺陷，瓶体上的破口形状与尺寸应符合图 1 的规定。

图 1 破口形状与尺寸示意图

2、压力循环试验

2.1 试验方法

2.1.1 试验方法按 GB/T 9252 执行。

2.1.2 循环压力上限应不低于铝瓶的水压试验压力，循环压力下限应不高于水压试验压力的 10%（且不超过 3MPa）。

2.1.3 压力循环试验用样瓶，应选择底部实际厚度接近于设计厚度最小值的铝瓶，其底部厚度尺寸应不超过最小设计底厚的 1.15 倍。

2.2 合格指标

2.2.1 压力循环至少 12000 次的过程中，瓶体不应泄漏或破裂。

2.2.2 试验后铝瓶要测量底部厚度，其底部厚度尺寸实测值应符合 2.1.3 的规定。

以上就是今天的分享！如果您对用于上述试验的气瓶水压爆破试验机及气瓶压力循环试验装置感兴趣，欢迎与我们联系！
